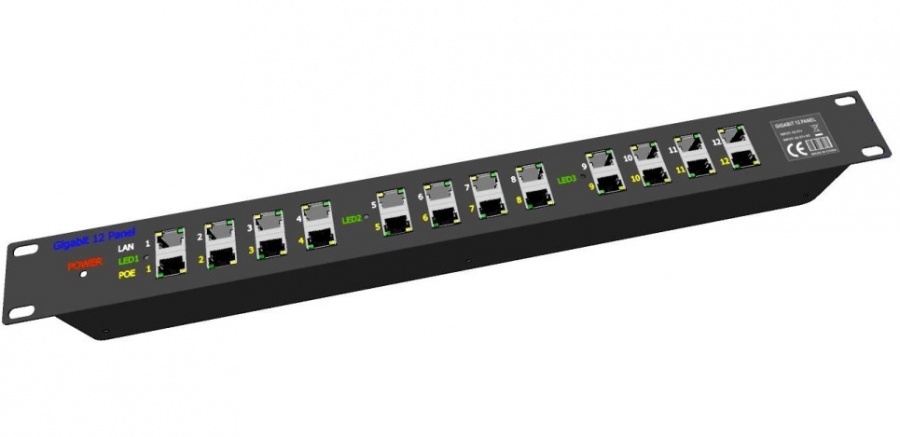

Panel do 19" racku integrující 12 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 57V.
Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.
Třístupňová LED signalizace proudových hodnot na třech skupinách portů.
Port current 0-20mA (no signal)
Port current 0-400mA (green led)
Port current >400mA (red led)
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).
Vstup pro napájení prostřednictvím dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 12 portů v režimu dle zvoleného A/B vstupu:

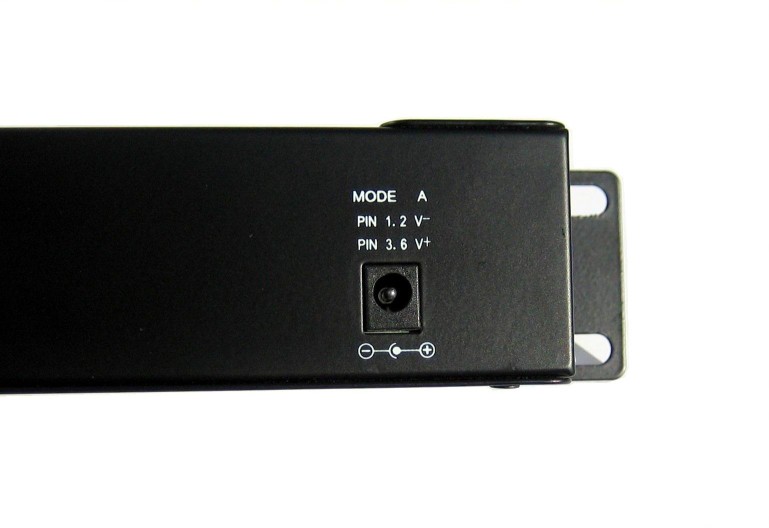

Režim A:
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. CISCO). Data po všech 4 párech.

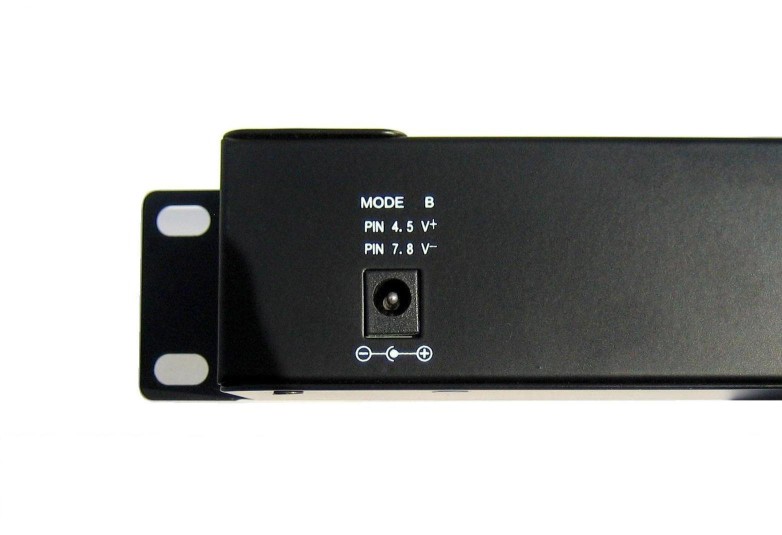

Režim B:.
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. MIKROTIK, UBIQUITI). Data po všech 4 párech.
Upozornění:
Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik.
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 190W (8A)
48V: 370W (8A)
TECHNICKÉ SPECIFIKACE
- Input: 24-57V/ 120W (2x 2.1 60V power jack)
- Data: 1/2 & 3/6 & 4/5 & 7/8
- Power: A) 1/2- & 3/6+
B) 4/5+ & 7/8-
- Weight: 1.2Kg
- Dimensions: 482.6mm×44.3mm×52mm
- Ethernet: TIA/EIA 568 Cat5E, Cat6E
- Standards: passive PoE
- Data rate: 10/100/1000Mbps
- Connectors: 12x shielded GB RJ-45
- Operating Temperature: 0°C ~ 40°C
- Storage Temperature: -40°C ~ +70°C
- Operating Humidity: 10% ~ 80%RH
- Storage Humidity: 5% ~ 90%RH
- Certifications: CE
