Panel do 19" racku integrující 16 gigabitových stíněných pasivních POE injektorů s napájecím rozsahem 24 - 57V.
Univerzální řešení pro vzdálené napájení většího počtu aktivních prvků s integrovaným extraktorem po UTP kabeláži.
Over-current protection (proudová ochrana) do hodnoty 650mA (+/-15%) na každém portu, zemnění vyvedeno do casu.
Třístupňová LED signalizace proudových hodnot na čtyřech skupinách portů:
- 0 - 20mA (bez zátěže)
- 0 - 400mA (zelená led)
- Vyšší než 400mA (červená led)
Přidáním tohoto průchozího panelu do rozvaděče získáte napájecí centrum, které jednoduchým způsobem zapojíte mezi stávající switch a patchpanel, který již vede k napájenému zařízení (IP kamera, IP telefon, bezdrátové prvky, apod.).
Vstup pro napájení prostřednictvím jednoho ze dvou 2.1mm 60V jacků, z obou vstupů je vždy zároveň napájeno všech 16 portů v POE režimu dle zvoleného A/B vstupu:

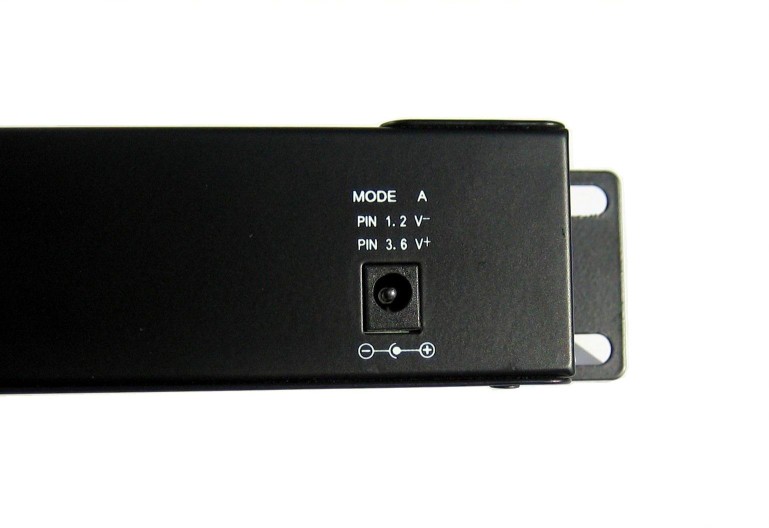

Režim A:
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 1/2- a 3/6+ (jako např. IP, kamery, IP telefony, aktivní prvky CISCO apod.).
Data po všech 4 párech.

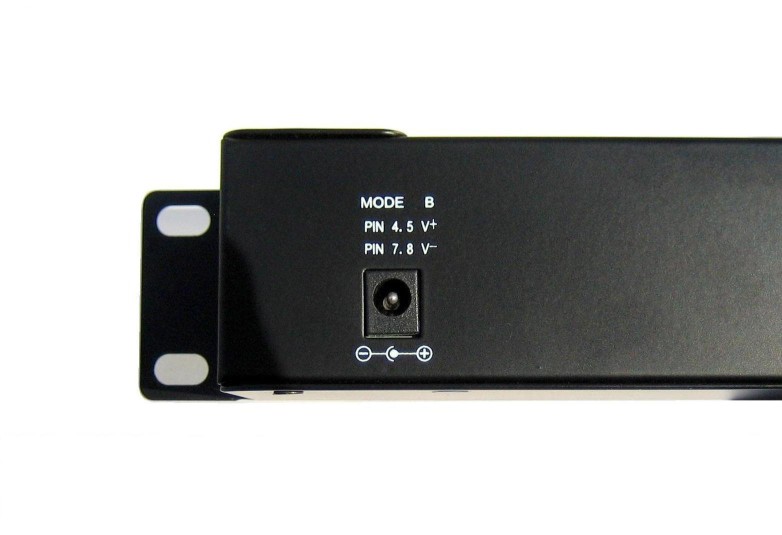

Režim B:.
Kompatibilní s aktivními prvky s integrovaným POE injektorem využívajícím k napájení piny 4/5+ a 7/8- (jako např. aktivní prvky MIKROTIK, UBIQUITI).
Data po všech 4 párech.
Napájecí zdroj není součástí dodávky, volbu a výkonové parametry zdroje je třeba optimalizovat dle příslušných odběrů napájených prvků a jejich konfigurace.
Maximální povolené příkonové hodnoty na vstupu do POE panelu:
24V: 250W (10A)
48V: 500W (10A)
Upozornění:
Nelze kombinovat zapojení Ubiquiti 100Mbps produktů vyžadujících 24V zdroj a produktů vyžadujících 48V zdroj z důvodu rozdílného chování POE portu Ubiquiti zařízení napájených 24V od např. chování portu u produktů MikroTik.
Fukce a vlastnosti:
- 19" provedení
- 16 portů s podporou pasivního PoE
- LED kontrolka pro zjištění funkčního napájecího adaptéru
- Vratná pojistka proti zakolísání proudu (OCP ochrana 650mA) na každém portu
- 2 vstupní napájecí konektory - standardní jack 2.1/5.5mm
- Vstupní napětí 24-57V, maximální výkon 120W
Technické specifikace
- Input: 24-57V/ 120W (2x 2.1 60V power jack)
- Data: 1/2 & 3/6 & 4/5 & 7/8
- Power: A) 1/2- & 3/6+ B) 4/5+ & 7/8-
- Weight: 1.4Kg
- Dimensions: 482.6mm×44.3mm×52mm
- Ethernet: TIA/EIA 568 Cat5E, Cat6E
- Standards: passive PoE
- Data rate: 10/100/1000Mbps
- Connectors: 16x shielded GB RJ-45
- Operating Temperature: 0°C ~ 40°C
- Storage Temperature: -40°C ~ +70°C
- Operating Humidity: 10% ~ 80%RH
- Storage Humidity: 5% ~ 90%RH
- Certifications: CE
