Ubiquiti UACC-ESE-16, UniFi Enterprise Storage Expansion - rozšiřující disková jednotka pro ENAS a ENVR-Core
rozšiřující úložná jednotka pro systémy Ubiquiti ENAS a ENVR-Core s 16 pozicemi pro 2,5" nebo 3,5" disky a redundantním napájením pro bezproblémové rozšíření síťových úložištˇv 3U rackmount provedení
Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.

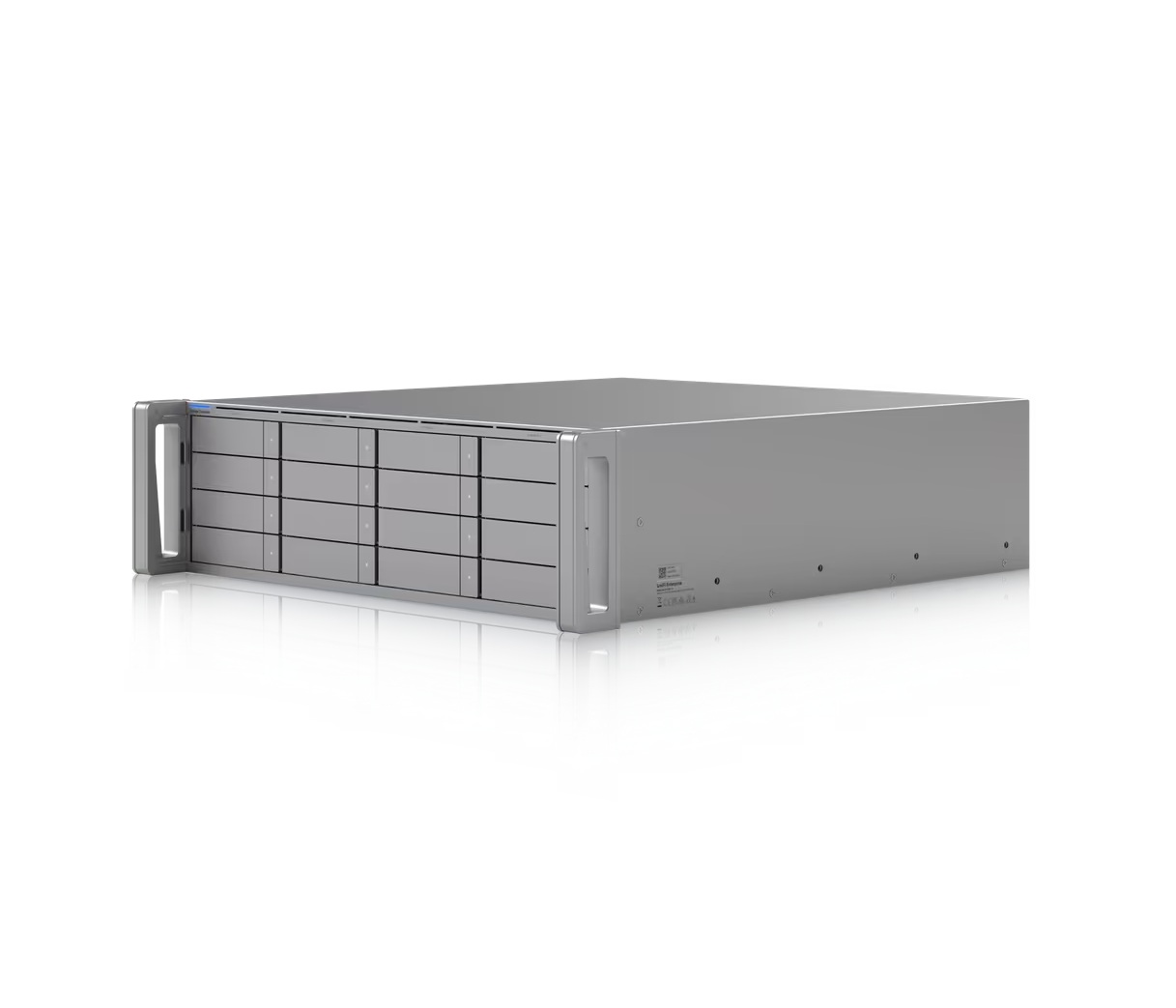

Ubiquiti UniFi Enterprise Storage Expansion je racková expanzní jednotka ve formátu 3U určená k navýšení kapacity úložišť kompatibilních systémů (JBOD (Just a Bunch of Disks) rozšiřující šasi, které v sobě nemá základní desku, procesor ani RAM pro běh softwaru.

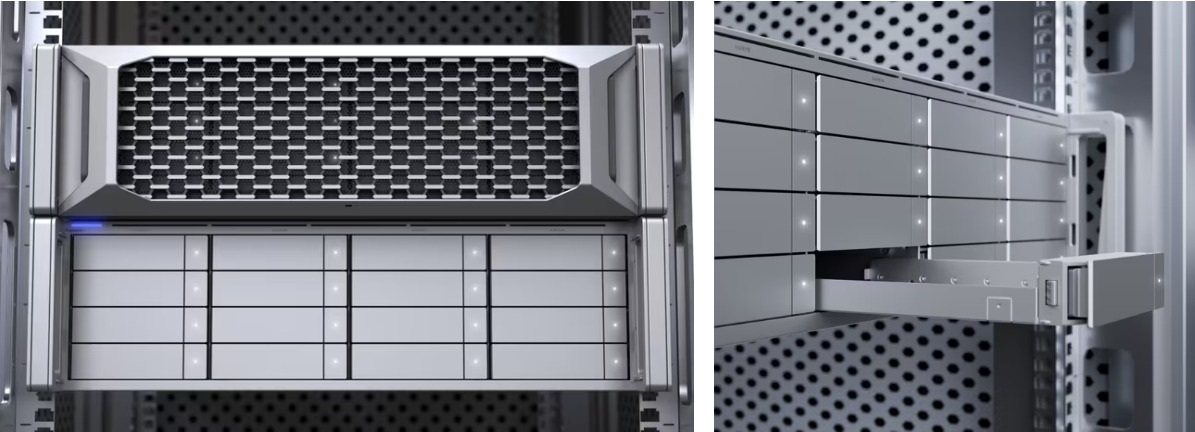

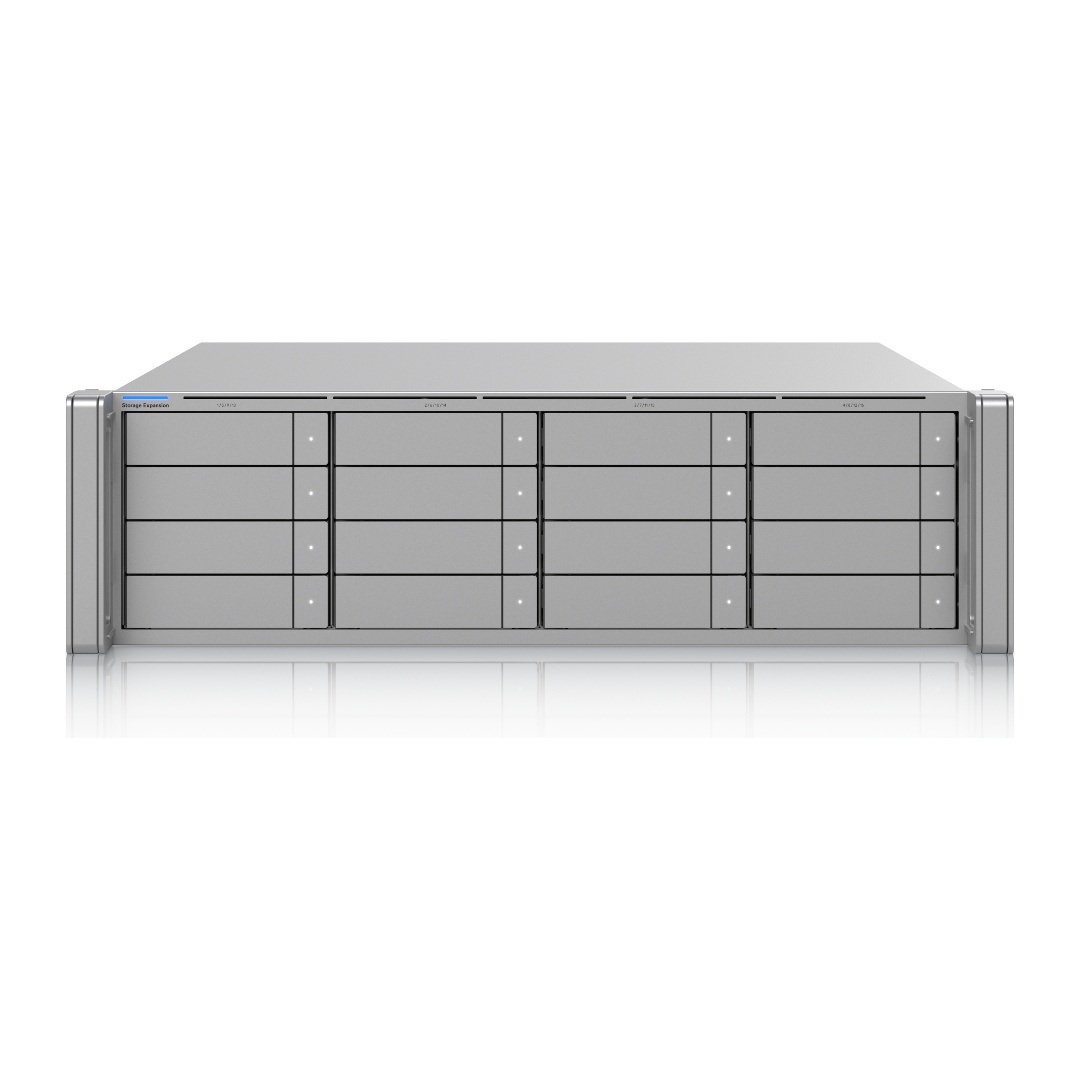

Disponuje 16 pozicemi pro disky HDD nebo SSD ve formátu 2,5" nebo 3,5" a připojuje se k hostitelské jednotce prostřednictvím rozhraní SFF-8644 (24G).

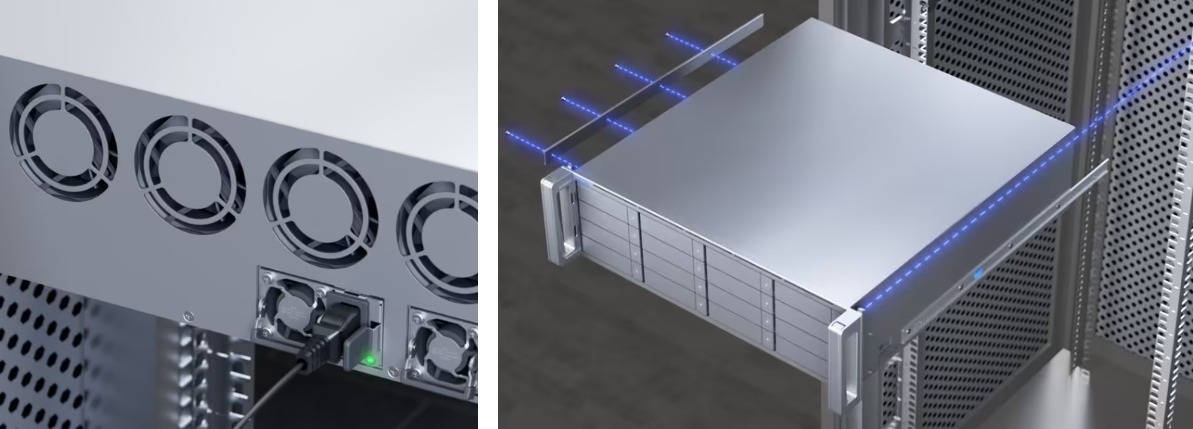

Jednotka je vybavena dvěma hot-swap napájecími moduly s celkovým výkonem 2 × 550 W vyměnitelnými za provozu bez nutnosti vypnutí systému, které zajišťují redundantní napájení a minimalizují riziko výpadku. Redundantní konfigurace zajišťuje nepřerušený provoz i v případě selhání jednoho modulu.

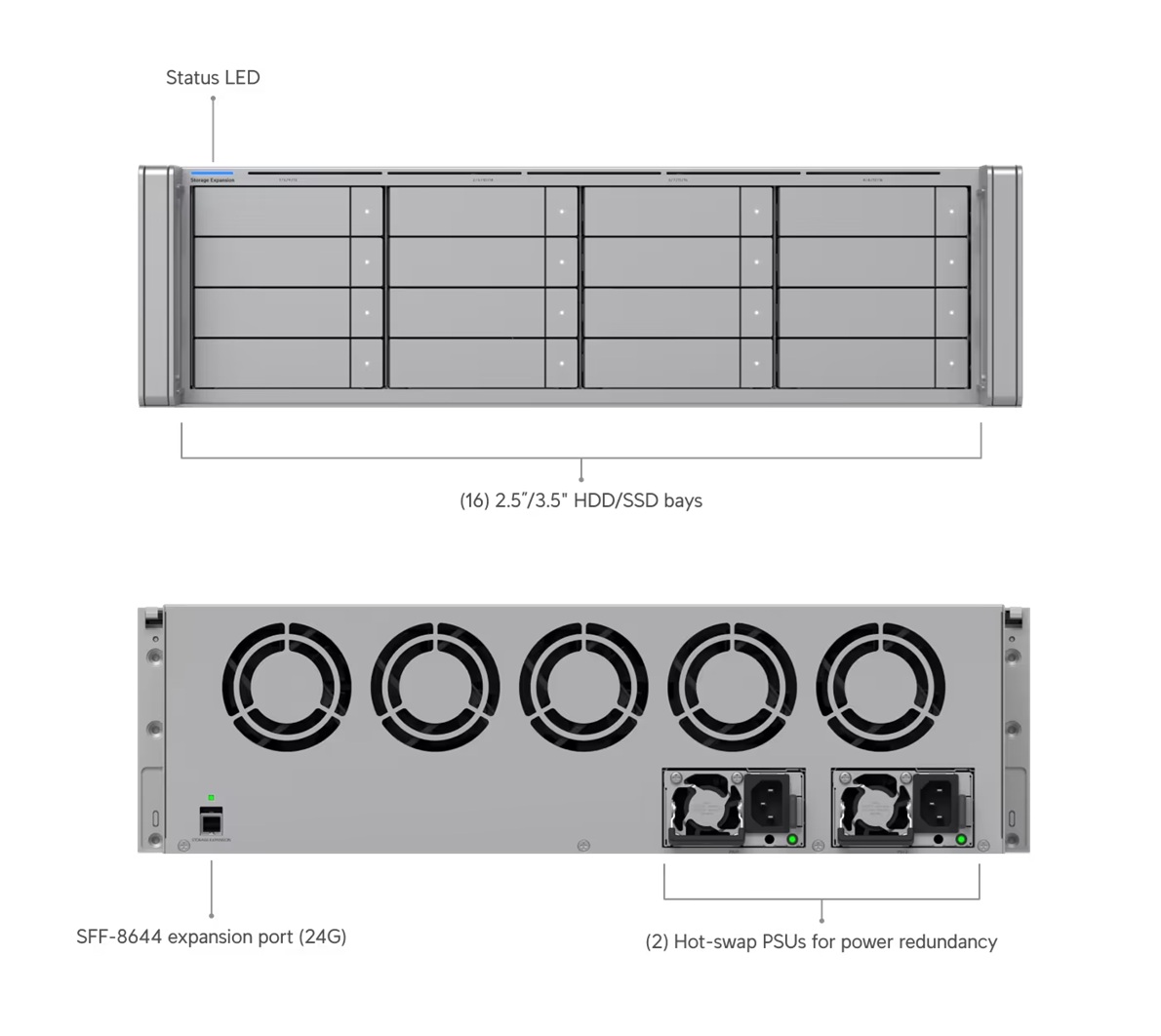

Stav jednotky je monitorován prostřednictvím hlavní konzole (master console). Přehledné LED indikátory signalizují stav jednotlivých disků, systému, expanzního portu i napájecích modulů CRPS, což usnadňuje diagnostiku a správu úložiště.

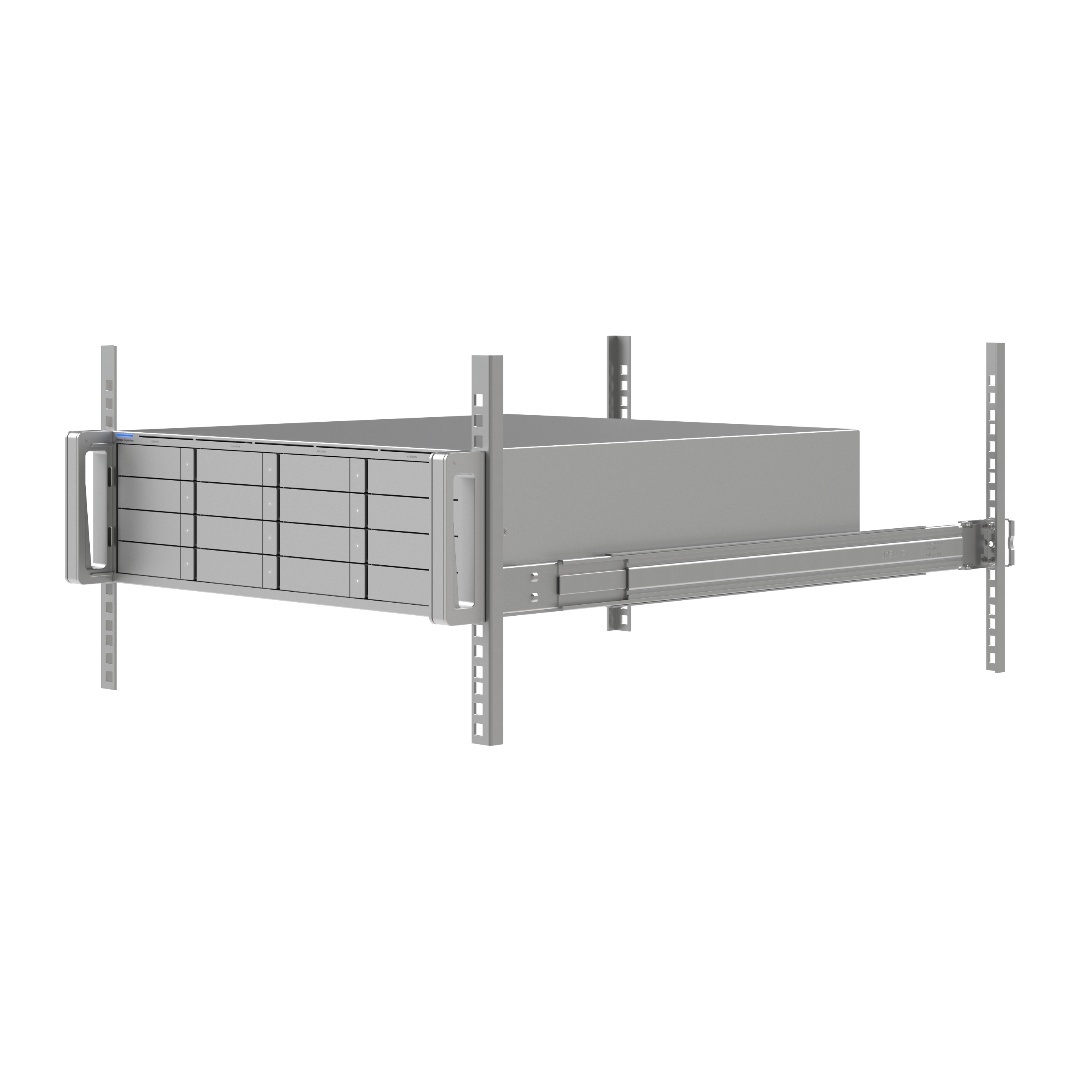

Robustní skříň je vyrobena z oceli SGCC a je vhodná pro montáž do standardního 19" racku (3U).
Klíčové vlastnosti
- celkem 16 pozic pro disky HDD nebo SSD ve formátu 2,5" nebo 3,5" s maximálním výkonovým rozpočtem 500 W
- připojení k hostitelské jednotce přes rozhraní SFF-8644 (24G) pro vysokorychlostní přenos dat
- redundantní napájení zajišťují dva hot-swap AC/DC napájecí moduly s výkonem 550 W každý
- formát 3U pro montáž do standardního 19" racku s rozměry 481,4 × 480 × 132 mm
- indikátory LED pro stav HDD, systému, expanzního portu i napájecích modulů CRPS
Kompatibilita: Ubiquiti ENAS, ENVR-Core
Technické parametry
Úložné interní pozice základní desky: 16× 2,5"/3,5" HDD/SSD (přední hot-swap pozice)
Rozšiřující sloty: 1× vysokorychlostní rozhraní SFF-8644 Mini-SAS HD (propustnost 24Gb/s) vzadu
Propojení expandéru s hostitelem: stíněný datový propojovací kabel 1 m SFF-8644 (Mini-SAS HD) -datová propustnost až 24 Gb/s pro bleskovou komunikaci mezi zařízeními
- na obou koncích robustní kovové konektory se speciální zacvakávací pojistkou pro připojení k hostitelské jednotce (např. ENAS nebo ENVR-Core)
- přes tento jediný kabel dokáže hlavní server plnou rychlostí přistupovat ke všem 16 pevným diskům instalovaným uvnitř expandéru, jako by byly součástí jeho vlastního šasi

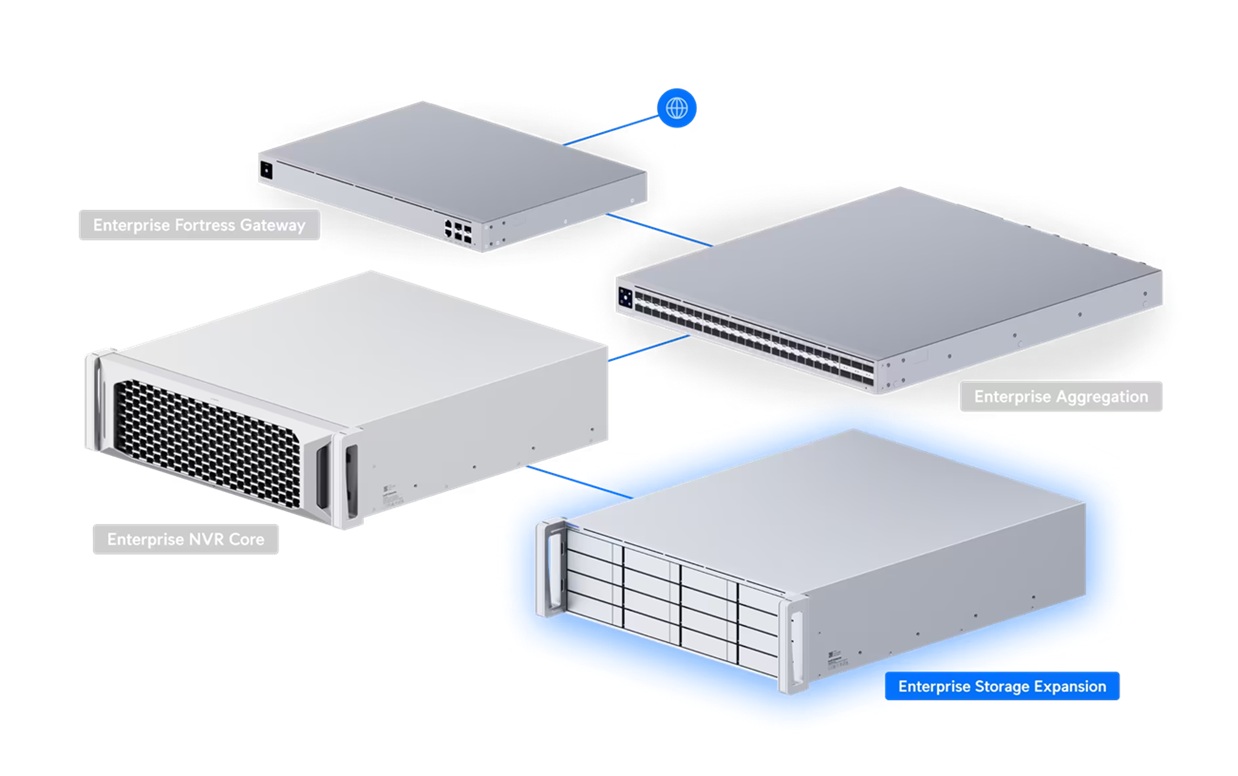

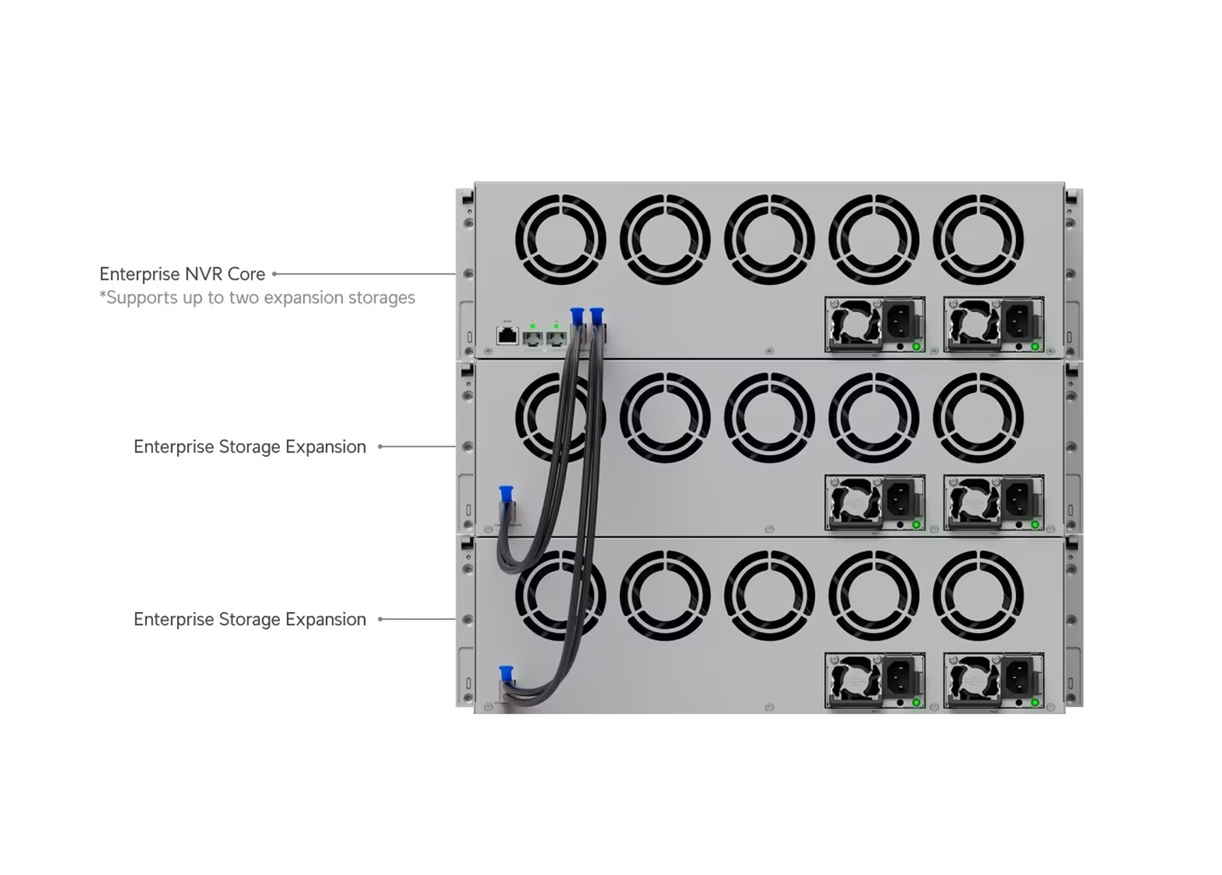

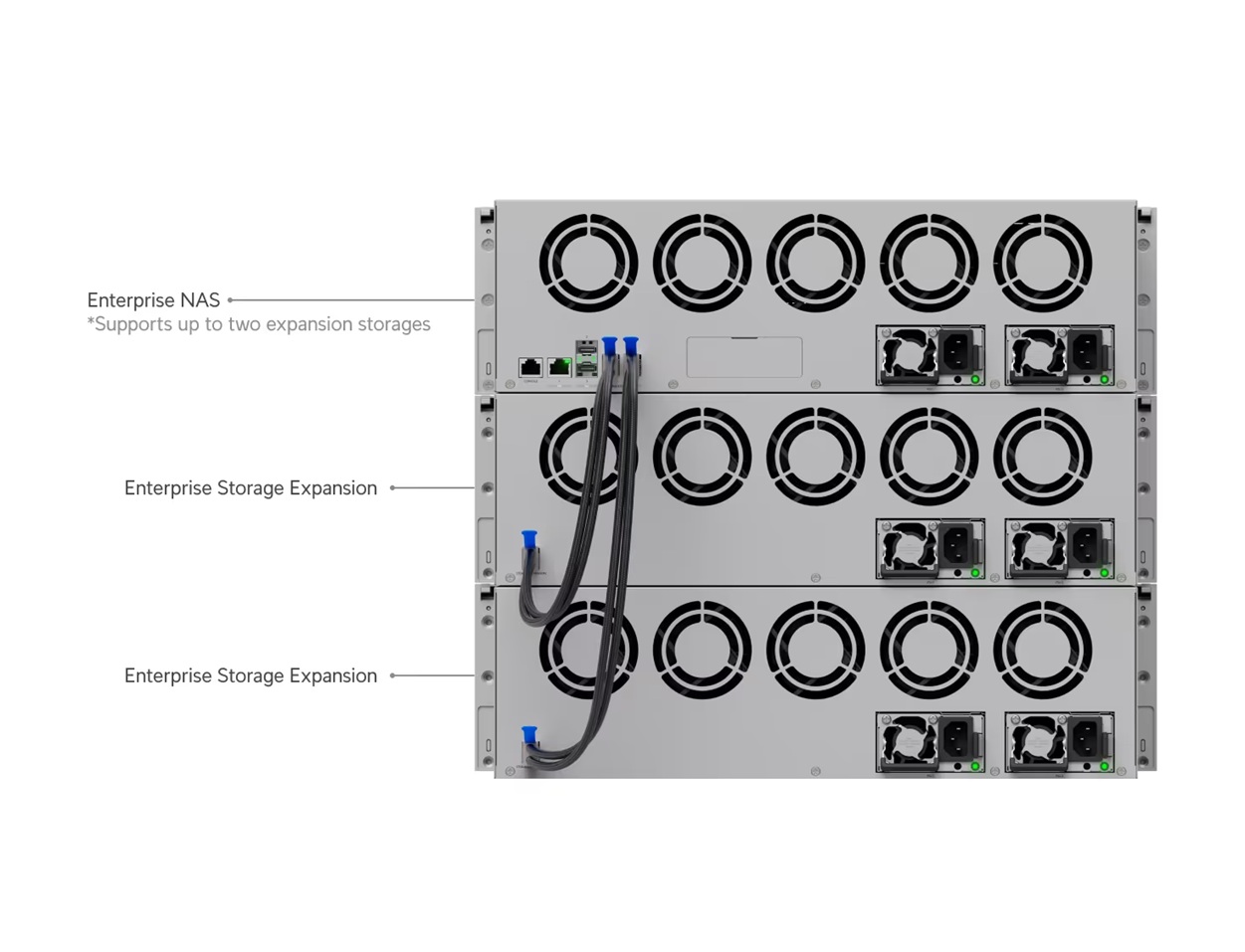

Připojení více jednotek: přímé připojení každé rozšiřující jednotky do hostitele
- k jednomu řídicímu serveru (ENAS, ENVR-ore) lze připojit maximálně 2 jednotky UACC-ESE-16 současně (2 dedikované SFF-8644 expansion porty)
- každý expandér se připojuje vlastním samostatným 1m kabelem přímo do jednoho ze dvou portů na hlavním NASu - vytvoření uceleného diskového pole s celkovým počtem až 48 pevných disků v jednom systému
Hardware
Rozhraní pro správu: hlavní konzole (Master console)

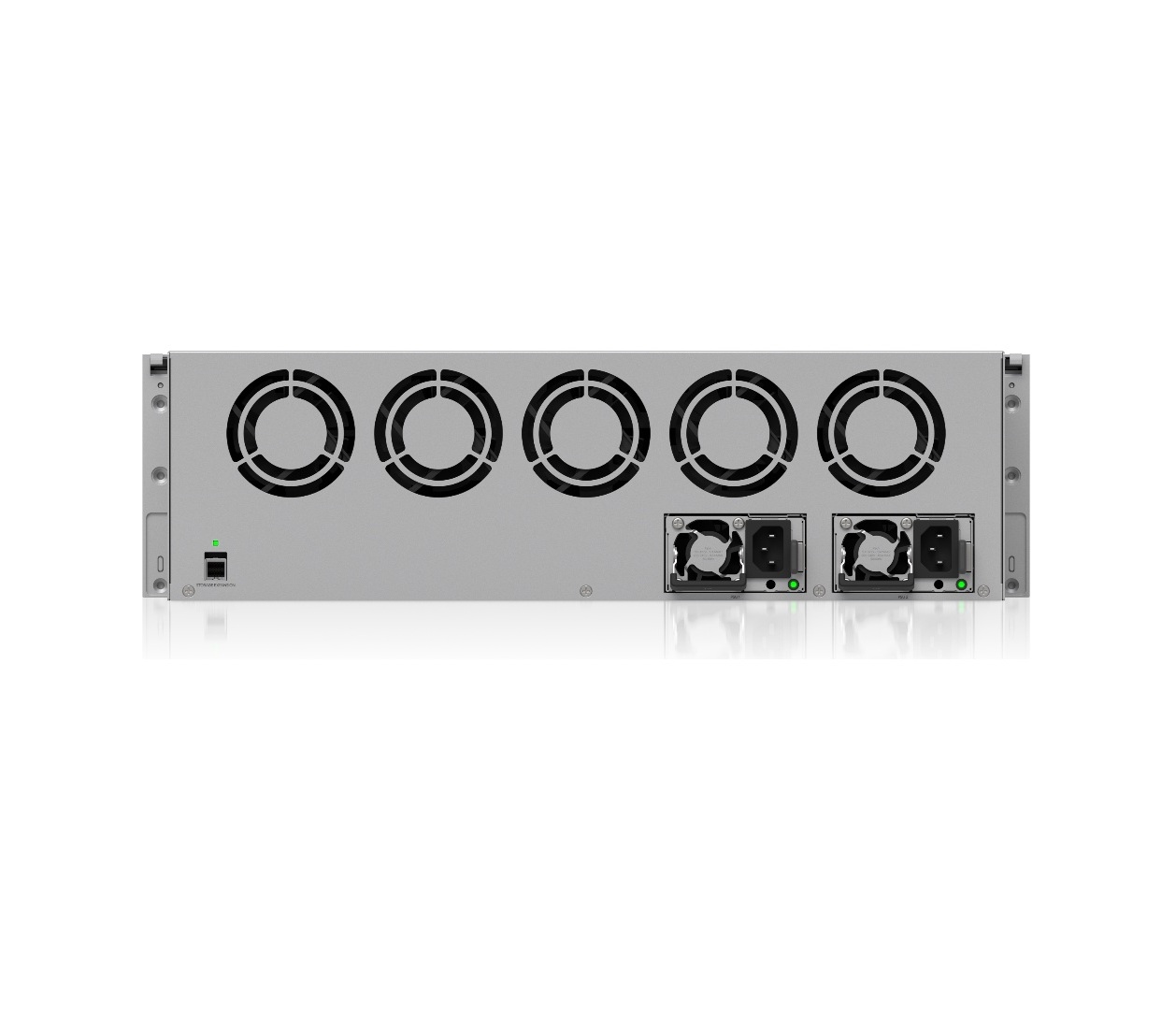

Metoda napájení: 2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu (vlastní síťové vstupy přístupné ze zadní strany šasi)
Napájecí zdroje: 2× hot-swap 550W AC/DC napájecí moduly (CRPS), redundantní (každý ze dvou napáj. zdrojů má svůj vlastní malý integrovaný ventilátor pro chlazení samotného zdroje)
Redundance napájení: ano
Počet ventilátorů: 5x (80 mm) - interní ventilátory s vysoce efektivním chlazením diskových pozic (otáčky ventilátorů jsou řízeny automaticky systémem na základě aktuální teploty disků)
Maximální spotřeba energie: 550 W
Max. příkon pro disky: 500 W
LED diody: HDD, systém, CRPS, rozšiřující port
Tlačítka: factory reset

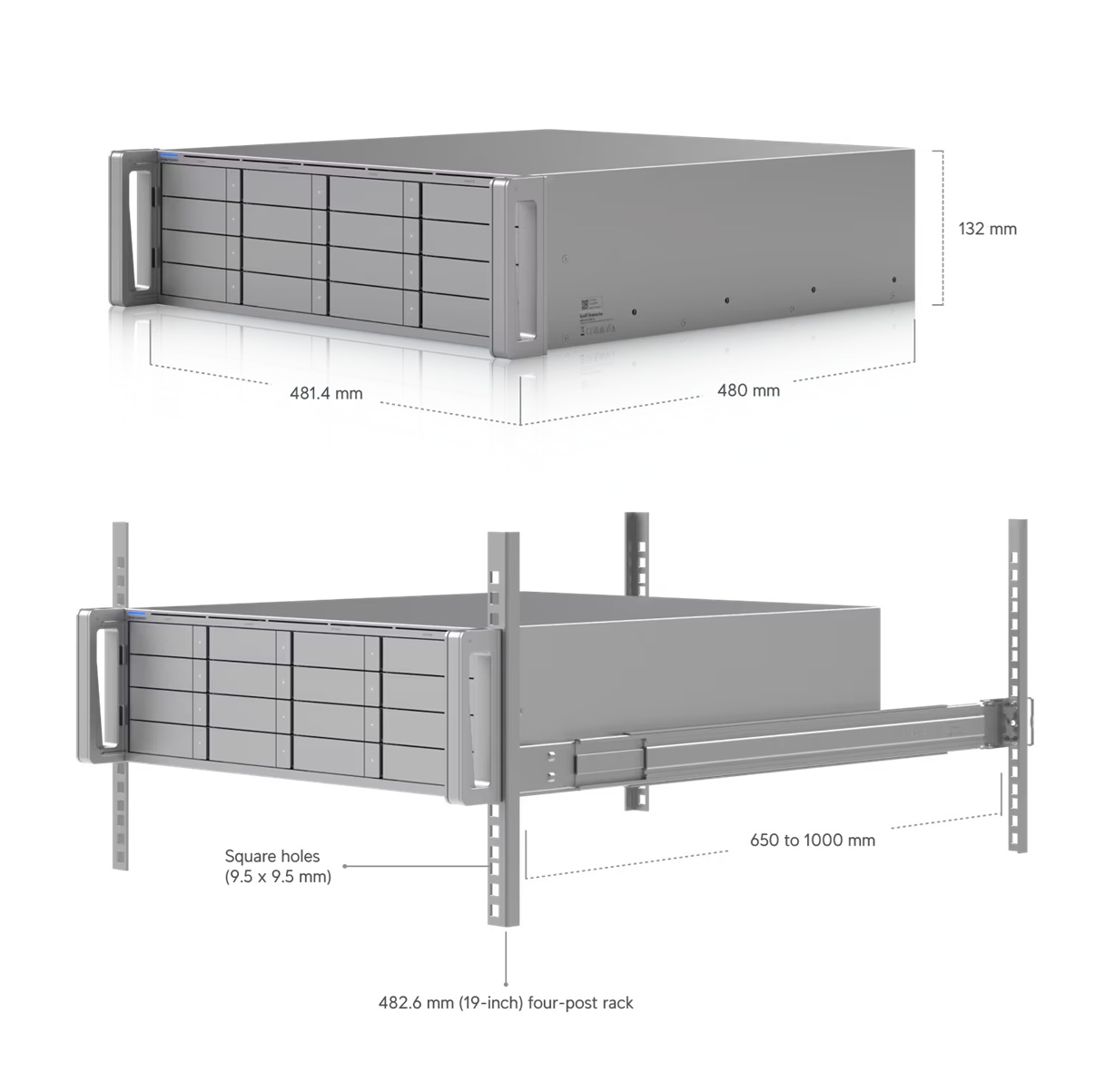

Rozměry (mm): 481,4 × 480 × 132
Hmotnost (g): 15500
Barva: stříbrná
Materiál pouzdra: SGCC ocel
Materiál uchycení: SGCC ocel
Okolní provozní teplota (°C): -5 až 40
Okolní provozní vlhkost: 5 až 95 % bez kondenzace
Form Factor: montáž do racku 19" (3U)
Použití: vnitřní

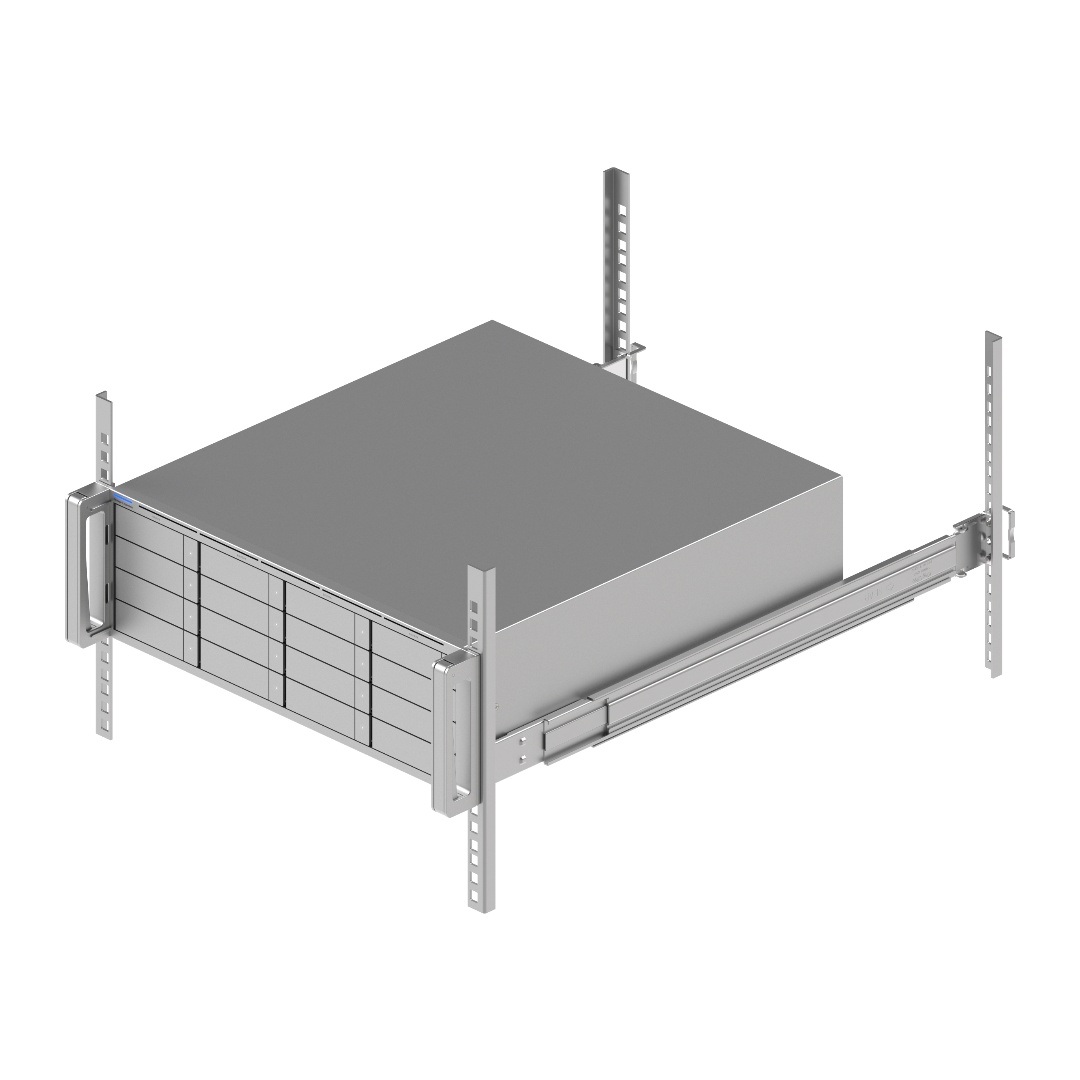

Podporovaná hloubka racku: kolejnice podpírají čtyřsloupkové regály o průměru 600 mm (23,6") se čtvercovými otvory (9,5 x 9,5 mm) a hloubku sloupků v rozmezí 600–1066 mm (23,6–42")
NDAA Compliant: ano

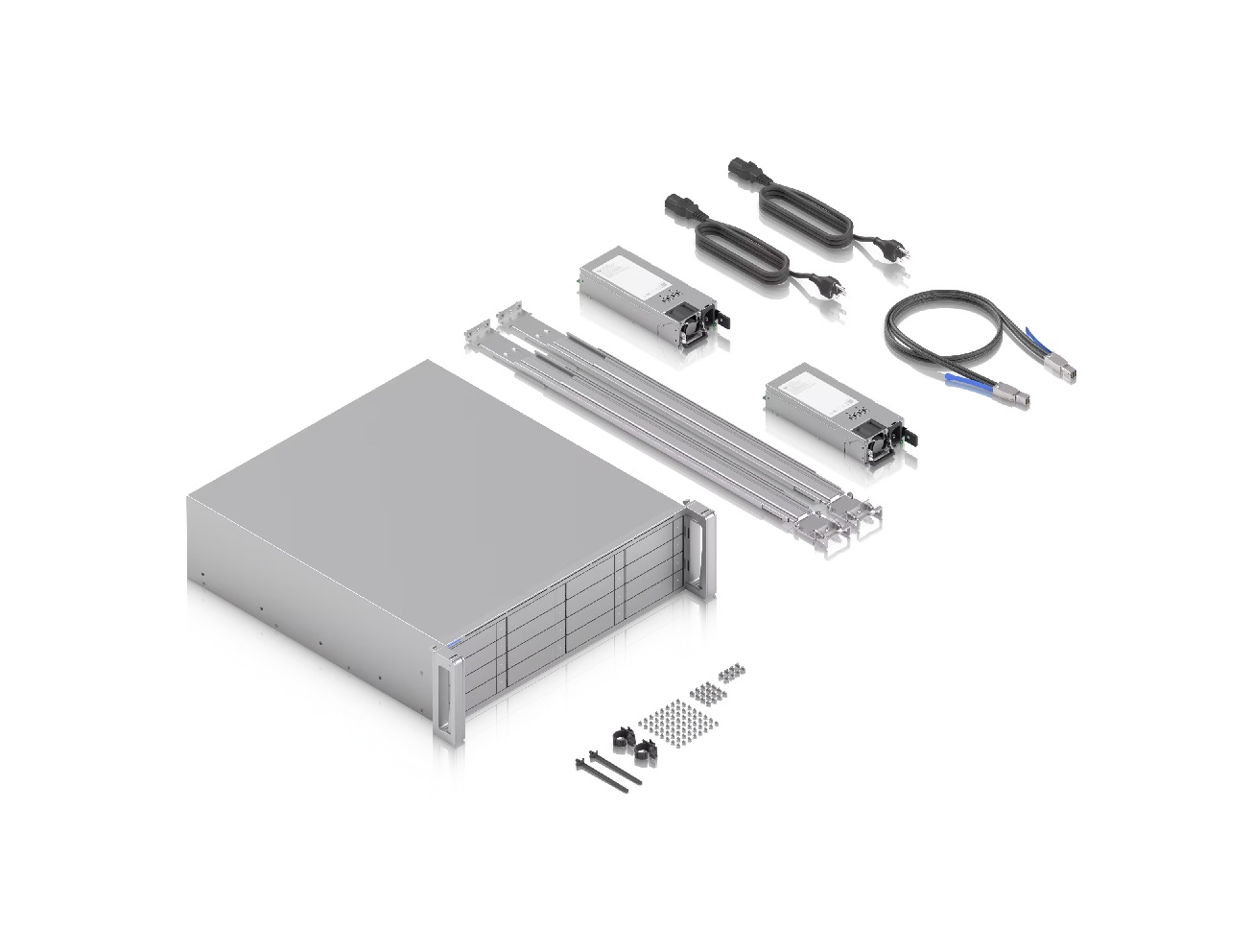

Obsah balení:
- Ubiquiti UniFi Enterprise Storage Expansion rozšiřující jednotka
- 2x vstupní napájecí kabel
- 1x datový propojovací kabel 1 m SFF-8644 (Mini-SAS HD)
- 2x hot-swap AC/DC napájecí moduly-zdroje (CRPS) 550 W - již předinstalované
- instalační sada pro montáž do racku (šroubky, úchyty, posuvné lišty pro montáž do racku, svorky pro fixaci napájecího kabelu atd.)
- uživatelská příručka
- poznámka: Pevné disky i čelní designový kryt (UniFi 3U Bezel Lite) se prodávají samostatně.
Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/accessories/uacc-ese-16
Průvodce instalací: https://dl.ui.com/qig/uacc-ese-16/
