Ubiquiti UACC-GNSS-Antenna, aktivní anténa GNSS
kompaktní aktivní GNSS (Global Navigation Satellite Systém) anténa s krytím IP67 a integrovaným nízkošumovým zesilovačem LNA
Ubiquiti UACC-GNSS-Antenna je kompaktní a vysoce odolná aktivní anténa navržená pro spolehlivý příjem signálů globálních navigačních družicových systémů. Díky certifikaci krytí IP67 a integrovanému nízkošumovému zesilovači (LNA) zaručuje bezchybný provoz, vynikající sílu signálu a dlouhou životnost i v těch nejnáročnějších venkovních podmínkách.
Profesionální AV technika a pokročilé bezdrátové sítě vyžadují sub-mikrosekundovou přesnost - zde nastupuje tato družicová anténa.
Slouží jako zdroj pro extrémně přesnou časovou synchronizaci (zisk extrémně přesného atomového času ze satelitů) celého síťového provozu (přenos zvuku a videa po síti např. přes protokol PTPv2), nikoliv pro určování polohy. Připojuje se do speciálních Enterprise AV switchů, ze kterých vytvoří takzvaný GPS Grandmaster Clock.
Hlavní oblasti využití tohoto řešení:
- profesionální audio a video přes IP (pro AV)
- anténa přijímá atomový čas ze satelitů a předává ho switchi Ubiquiti, switch tento čas distribuuje do sítě pomocí protokolu PTPv2 (Precision Time Protocol / IEEE 1588), to zajišťuje perfektní chod standardů jako SMPTE ST 2110 (vysílací video), AES67 nebo Dante (profesionální audio)
- eliminace rušení u bezdrátových spojů (GPS Sync)
- pokud je na jednom stožáru více sektorových antén, bez synchronizace by jedna anténa vysílala ve stejný moment, kdy druhá přijímá, což by vedlo k obrovskému vzájemnému rušení, díky přesnému času ze satelitů všechny vysílače na stožáru vysílají a přijímají data ve stejný mikrosekundový zlomek sekundy, tím se rušení eliminuje a zvyšuje se propustnost sítě
Hardware
Frekvenční rozsah: 1559–1606 MHz
Zisk antény: 2 dBi
Zisk LNA (nízkošumový zesilovač): 38 dB (typicky)
Maximální VSWR: < 2,0
Polarizace: pro příjem RHCP (Right-Hand Circular Polarization) - odolnost proti odrazům, nezávislost na orientaci antény
Podporovaný rozsah napětí: 3,0–5,0 V DC (typicky 3,3 V)
Kabel a konektivita
RF konektor: SMA Male (samec) s impedancí 50 ohmů
Typ RF kabelu: RG174
Délka kabelu: 5 metrů (koaxiální kabel)
Zpoždění: 25 ns
Stupeň krytí (odolnost): IP67 (voděodolnost/prachotěsnost)
Materiál pouzdra-krytu: termoplast na bázi akrylonitril-butadien-styrenu (ABS PA-757)
Materiál uchycení-držáku: nerezová ocel
Kompatibilita: Enterprise AV switche jako EAV-Fiber, EAV-XG-24-PoE (2150W)
Barva: černá
Rozměry: průměr 46 x 15 mm
Hmotnost: 84 g
Provozní teplota okolí: -40 až 85 °C
Odolnost proti větru: 60–70 m/s (134–157 mph)
Zatížení větrem: 1,5–3,0 kPa

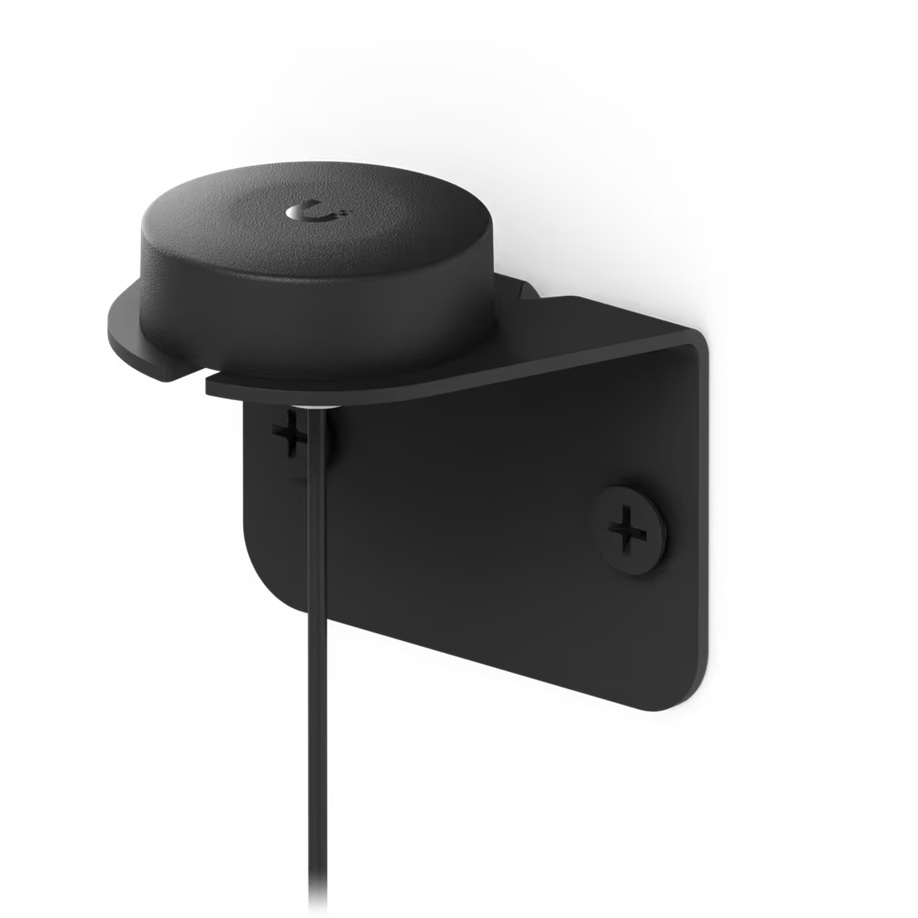

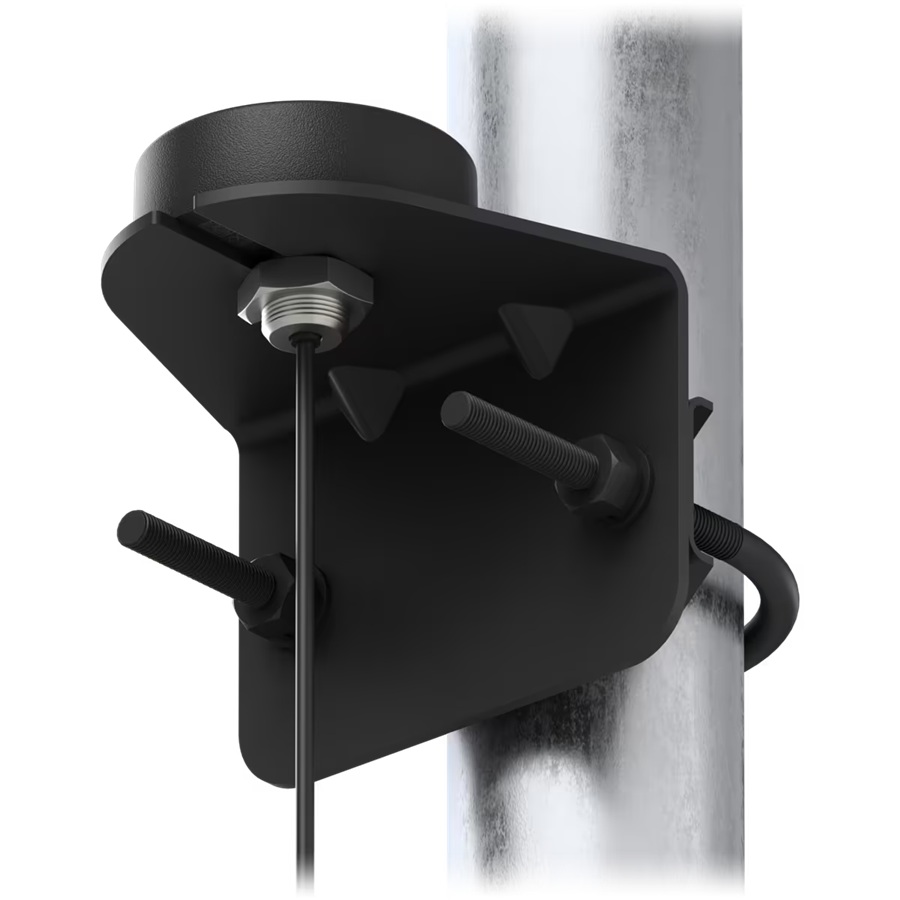

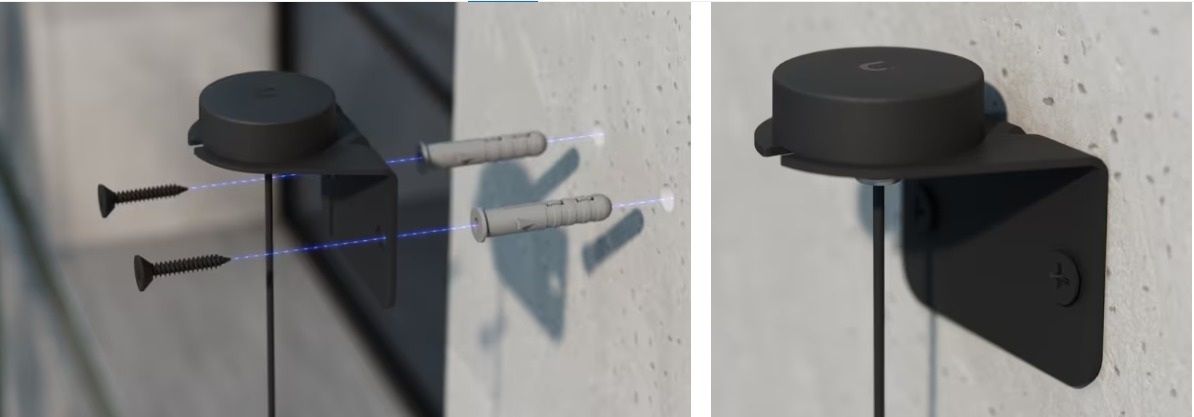

Možnosti montáže: na stěnu/zeď (nástěnná) nebo na sloup/trubku-stožár

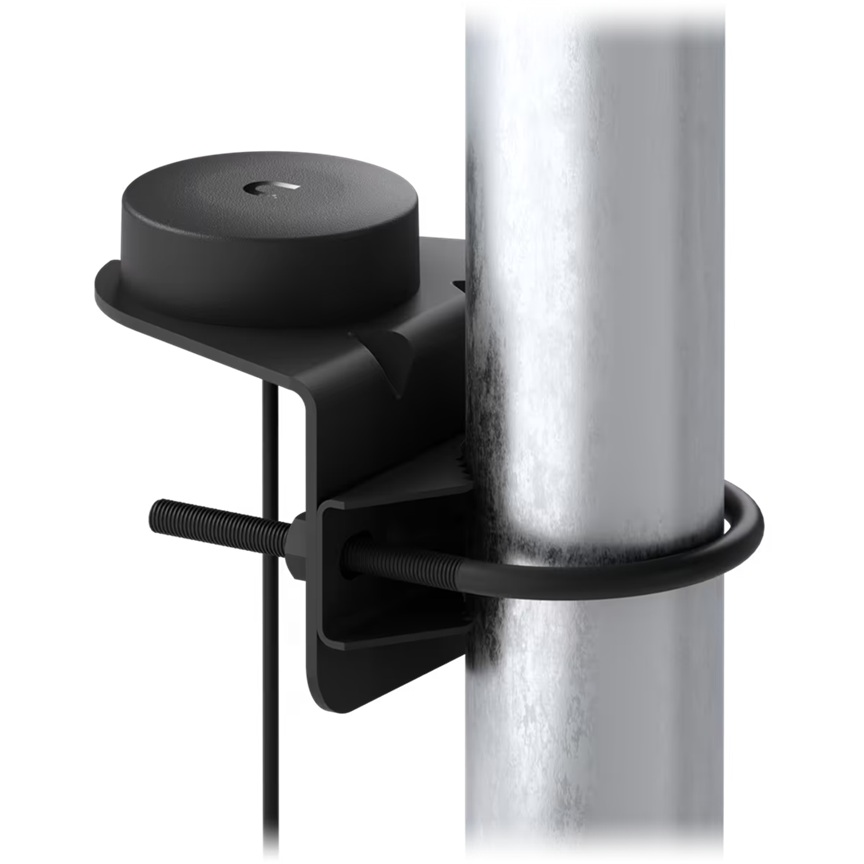

Průměr pro uchycení na stožár: průměr 19–36 mm
Obsah balení:
- Ubiquiti UACC-GNSS-Antenna, anténa GNSS a integrovaný 5 metrový kabel
- montážní sada na zeď či stožár, tj. upevňovací konzole a držák
- instalační sada pro montáž (hmoždinky, šrouby, matice, šablona, stahovací pásky pro uchycení na stožár, trubku či sloup) - pro bezpečné ukotvení antény a fixaci kabelu
- instalační příručka
Odkaz na stránku výrobce: https://techspecs.ui.com/unifi/accessories/uacc-gnss-antenna
Průvodce instalací: https://dl.ui.com/qig/uacc-gnss-antenna/#index
