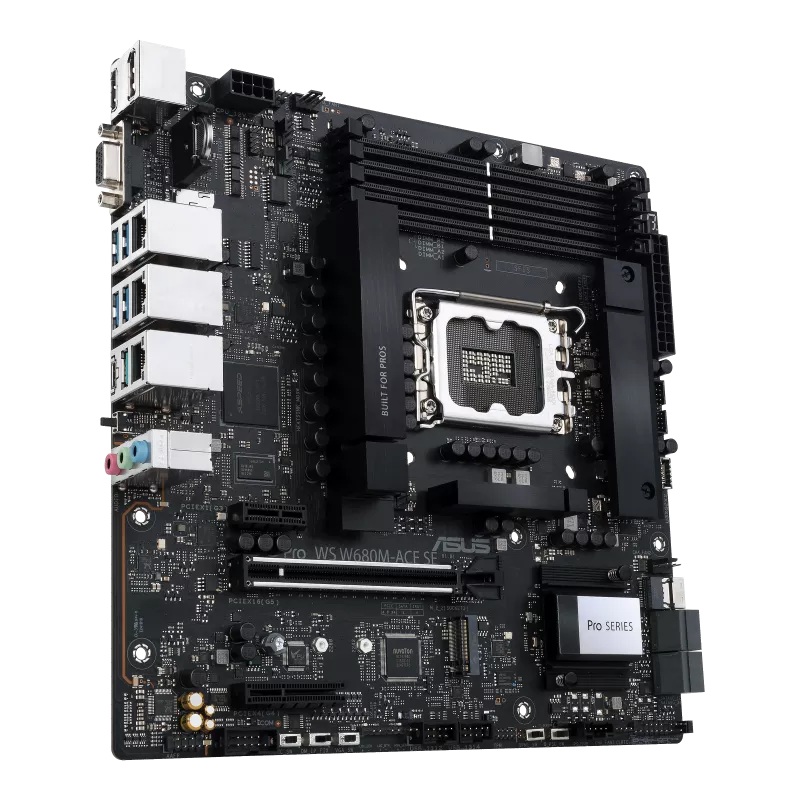

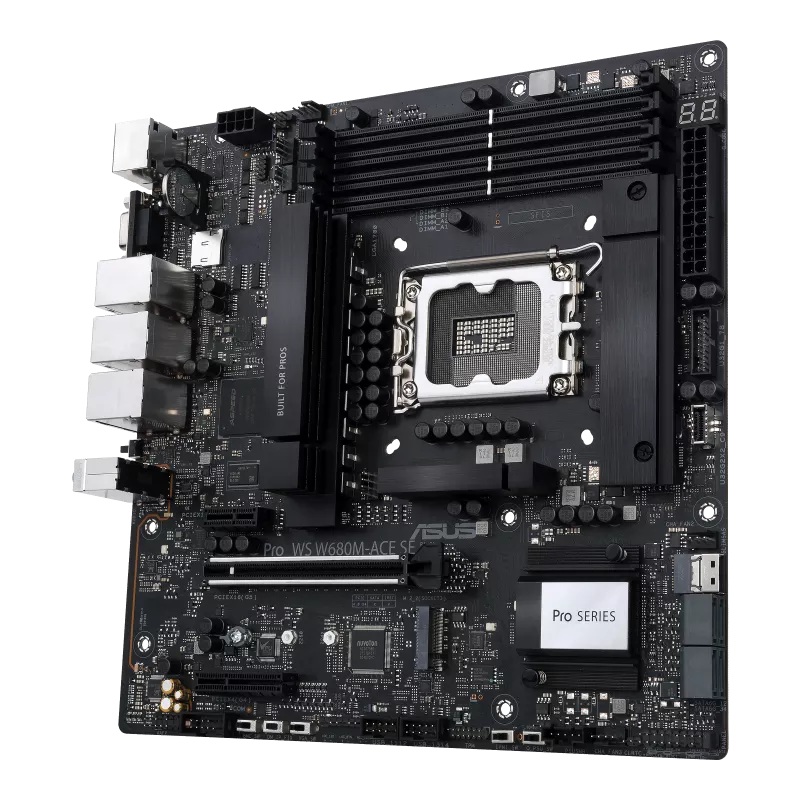

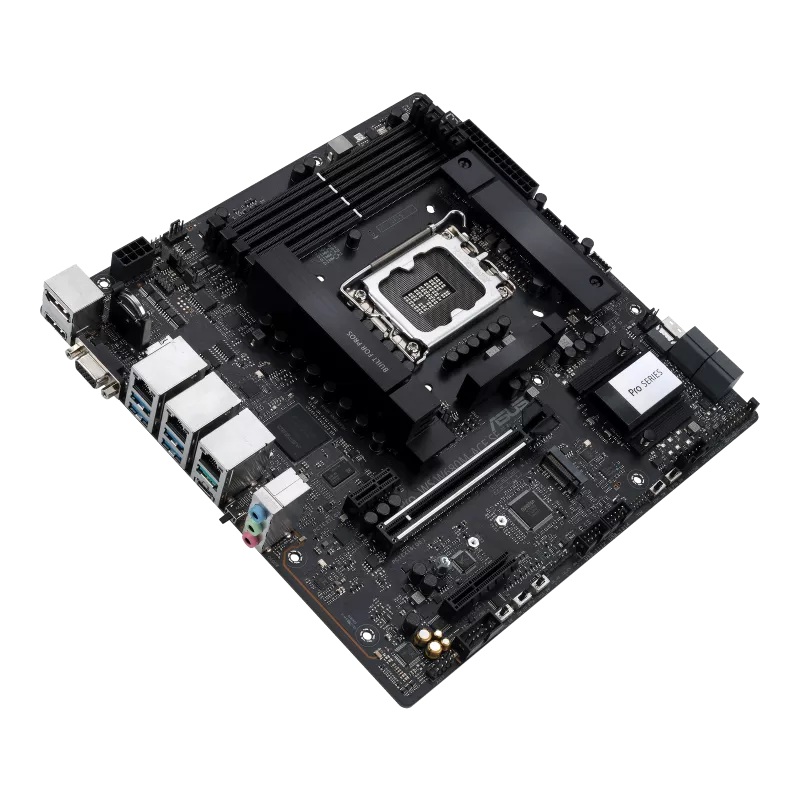

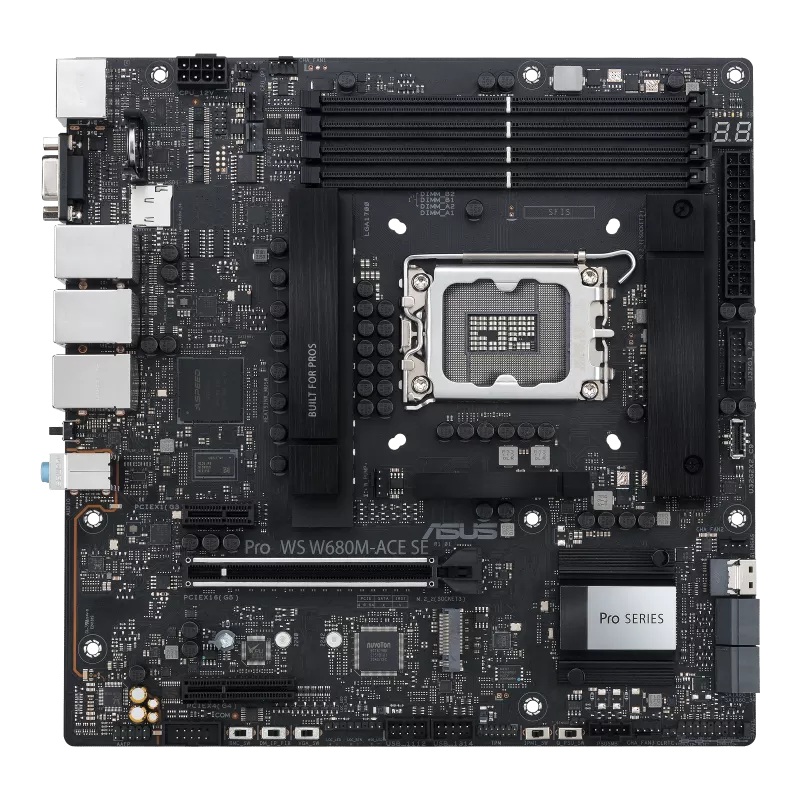

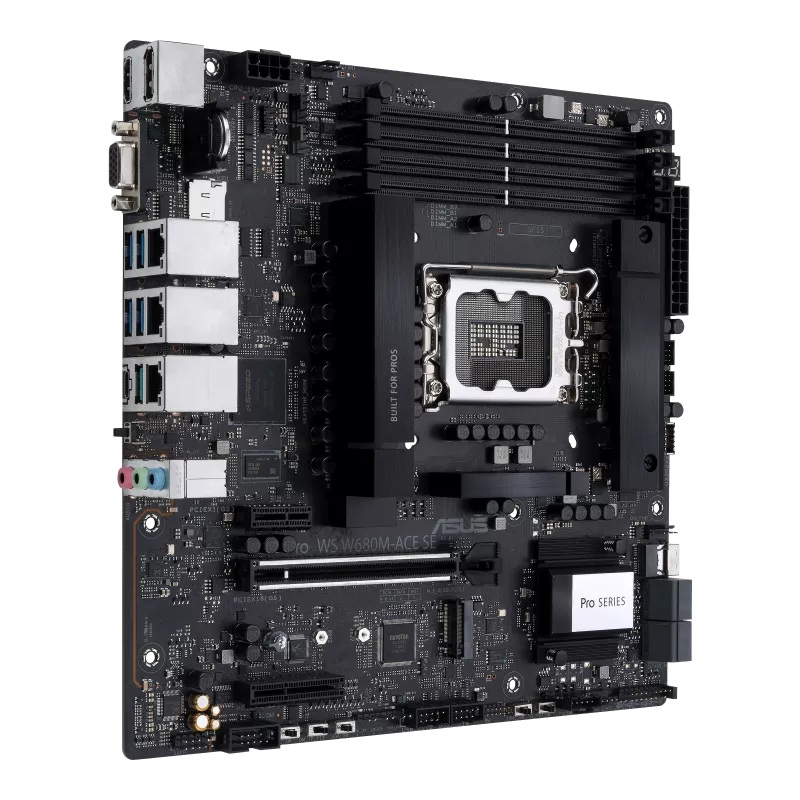

ASUS Pro WS W680M-ACE SE
Chipset: Intel® W680
Rozměrový formát: Mikro ATX (244 mm x 244 mm)
Podpora pro procesory: Intel® Core™ 14., 13. a 12. generace, Intel® Core™ generace, Pentium® Gold a Celeron®
Patice procesoru: LGA1700
Paměť:
- 4x DIMM patice podporující až 192GB, DDR5 až 4500 MT/s paměťové moduly
- Podporuje Extreme Memory Profile (XMP)
Grafické porty:
- 1x HDMI s maximálním rozlišením 4K při 60 Hz - Podpora pro HDMI verzi 2.1
- 1x DisplayPort s maximálním rozlišením 8K při 60 Hz - Podpora pro DisplayPort verzi 1.4
- 1x VGA port na AST2600
Zvuková karta:
- Realtek 7.1 Surround Sound High Definition Audio CODEC
Ethernet:
- 2x Intel® 2.5Gb Ethernet
- 1x Realtek 1Gb Ethernet určený pro AST2600
WLAN + Bluetooth: ne
Rozšiřující sloty:
- 1x PCI Express x16 podporuje PCIe 5.0
- 1x PCI Express x4 podporuje PCIe 4.0
- 1x PCI Express x1 podporuje PCIe 3.0
RAID řadič: Technologie Intel® Rapid Storage Technology podporuje PCIe RAID 0/1/5/10 a SATA RAID 0/1/5/10
Úložný prostor:
- 1x M.2, M key typ 2242/2260/2280 - podpora PCIe 4.0 x4 SSD (M.2_1)
- 1x M.2, M key typ 2242/2260/2280 - podpora PCIe 4.0 x4 SSD (M.2_2)
- 4x SATA 6Gb/s
- 1x Slot SlimSAS podporuje zařízení SlimSAS NVMe (podporuje režim PCIe 4.0 x4 a až 4 zařízení SATA)
USB:
Zadní USB
- 1x port USB 3.2 Gen 2 Type-C®
- 1x port USB 3.2 Gen 2 Type-A
- 4x port USB 3.2 Gen 1 Type-A
Přední USB
- 1x konektor USB 3.2 Gen 2x2 (podporuje USB Type-C®)
- 1x USB 3.2 Gen 1 header, podporuje 2 další porty USB 3.2 Gen 1
- 2x USB 2.0 header, podporuje 4 další porty USB 2.0
Interní porty:
- 1x 4-pin CPU Fan header
- 1x 4-pin CPU OPT Fan header
- 1x 4-pin W_PUMP+ header
- 3x 4-pin Chassis Fan header
Napájení
- 1x 24pinový hlavní napájecí konektor
- 1x 8pinový konektor pro napájení +12V
Související s úložištěm
- 2x M.2 slot (M key)
- 4x SATA 6Gb/s port
- 1x SlimSAS port
USB
- 1x konektor USB 3.2 Gen 2x2 (podporuje USB Type-C®)
- 1x USB 3.2 Gen 1 header
- 2x USB 2.0 header
Ostatní
- 1x LPT header
- 1x T-sensor
- 1x Clear CMOS header
- 1x COM Port header
- 1x Front Panel Audio header (AAFP)
- 1x SPI TPM header (14-1pin)
- 20-3 pin System Panel header with Chassis intrude function
Související s BMC
- 1x BMC LED and switch
- 1x VGA switch
- 1x BMC LAN fixed IP switch
- 1x IPMI switch
- 1x Q_PSU switch
- 1x PSU SMBus header
- 1x VPP_I2C header
- 1x Micro SD card socket
- 1x BMC_T_SENSOR header
- 1x Location button header
- 1x Location LED and header
- 1x Message LED and header

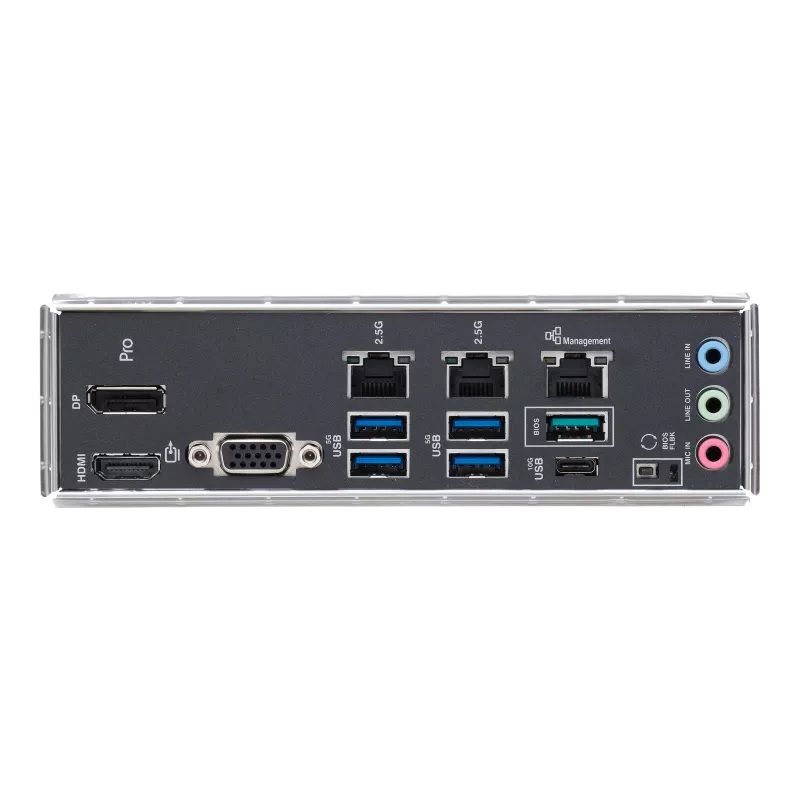

Porty na zadním panelu:
- 1x port USB 3.2 Gen 2 Type-C®
- 1x port USB 3.2 Gen 2 Type-A
- 4x port USB 3.2 Gen 1 Type-A
- 1x DisplayPort
- 1x HDMI
- 1x VGA port na AST2600
- 2x Ethernetový port Intel® 2.5Gb
- 2x Ethernetový port Realtek 1Gb určený pro AST2600
- 3x Audio jack
- 1x Tlačítko BIOS FlashBack™
BIOS: 256 Mb Flash ROM, UEFI AMI BIOS(text-based)

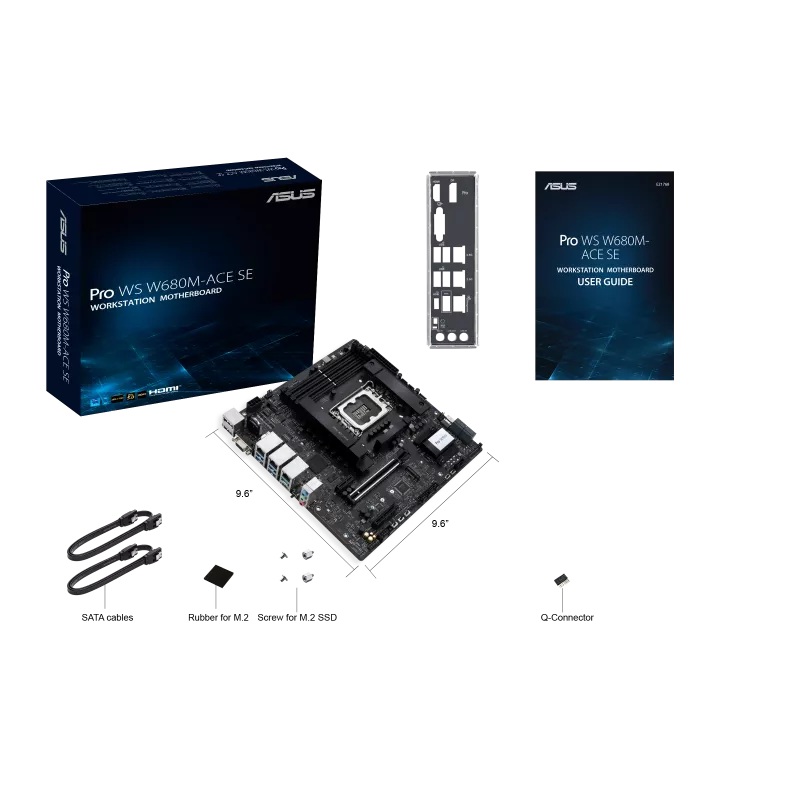

Příslušenství:
- 2x kabel SATA 6Gb/s
- 1x Q-konektor
- 1x I/O kryt
- 1x Gumový obal M.2
- 2x Sada šroubů pro M.2 SSD
- 1x Uživatelská příručka
- 1x ACC Express Activation Key Card
Odkaz na stránku výrobce: https://www.asus.com/motherboards-components/motherboards/workstation/pro-ws-w680m-ace-se/
